製造技術
Technology
クランクシャフト量産ラインを完備

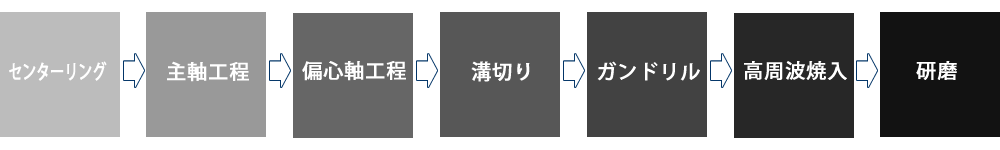

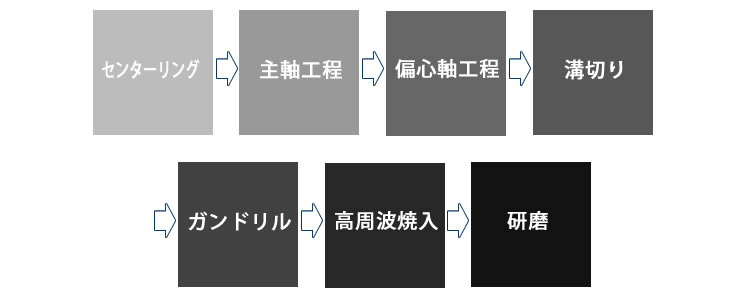

センターリング、研磨までを一貫生産

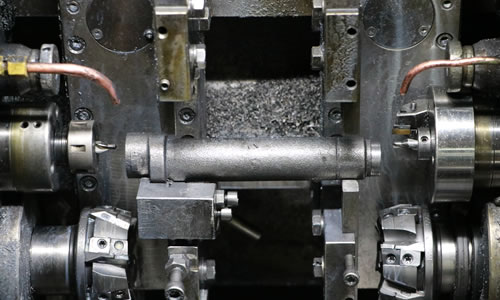

センターリング
両端を削ってセンター穴を開ける工程です。後工程では全長センタ穴が基準になります。

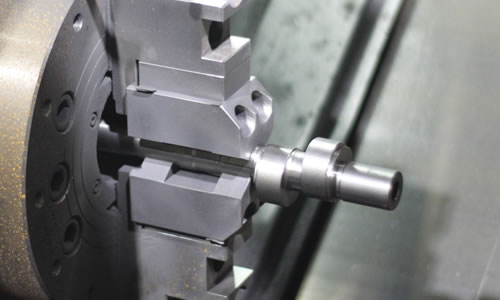

主軸工程
ＮＣ旋盤で主軸部を加工する工程です。ワーク供給装置により自動化されています。

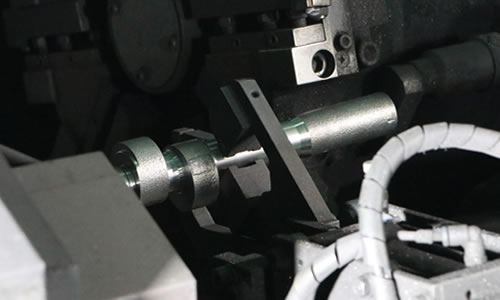

偏心軸工程
偏心部を加工する工程です。偏心量・位相を自作した治具によって管理しています。この行程もワーク供給装置により自動化されています。

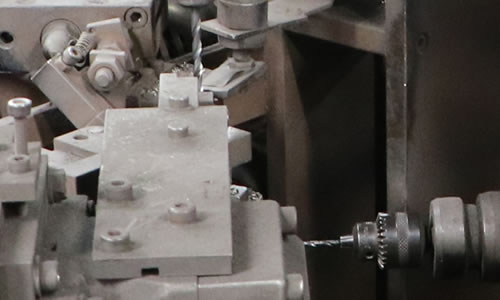

溝切工程
油溝を加工する工程です。専用のドリルやエンドミルを用い、自社で設計した専用機で加工します。

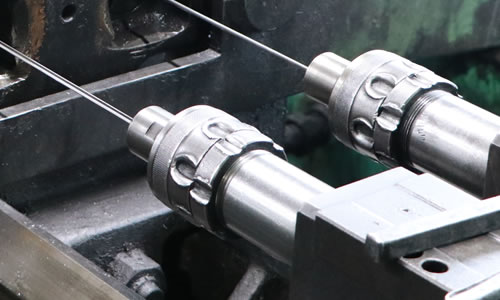

ガンドリル工程
ドリルで開けることが難しい深孔をガンドリルにて加工します。

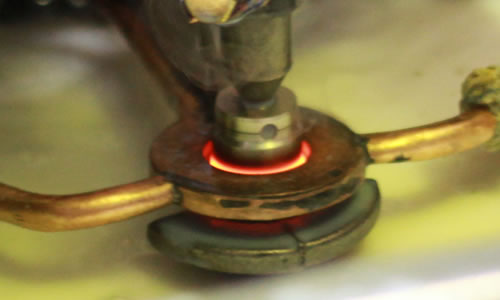

高周波焼入
専用装置・専用コイルを用い、偏心部の焼入れを行います。

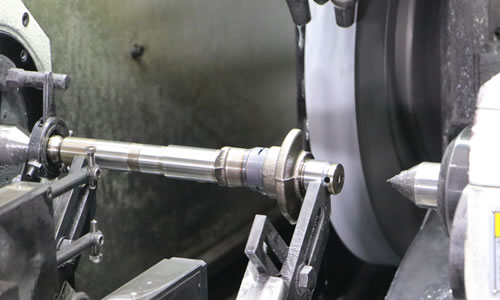

研磨
ベアリング圧入部、ローター挿入部を研磨します。

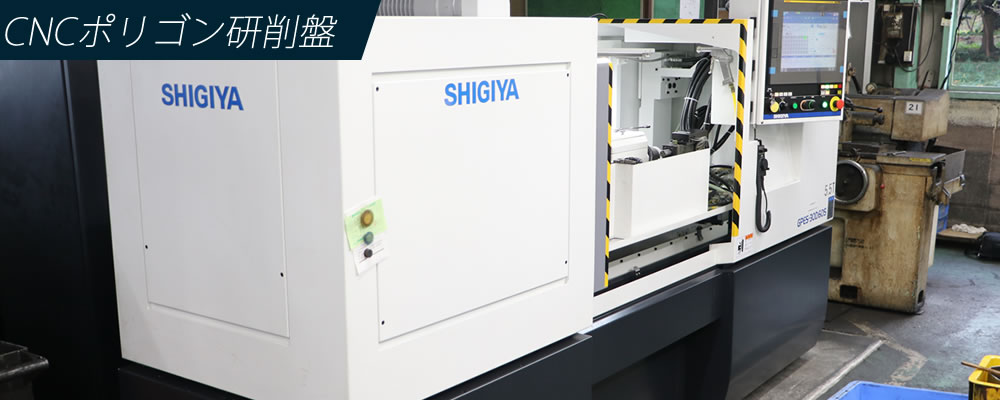

ポリゴン研削盤を導入し小ロットに対応
小ロットのクランクシャフト製作では、複合加工機ＮＴＸ（DMG森精機）とCNC偏心ピン/ポリゴン研削盤GPES-30D（シギヤ精機製作所）で対応します。複数の偏心クランクがあるシャフトでも、治具を用意することなく製作することができます。
